製品名 SL-4/SL-5 SERIES
概要 SOLDERLESS CABLE
マニュアル SL-4/SL-5シリーズ価格表
SL-4/SL-5シリーズ作製マニュアル
フリーザトーンは、2012年に画期的な超小型ソルダーレスプラグ(SL-8シリーズ)を考案しました。ソルダーレスケーブルは、ケーブルを作製する時にハンダを必要とせず、簡単に作製できるため、今では一般的に使用される製品となりました。発売から約7年が経過し、多くのノウハウを蓄積することができました。
時間の経過と共に、ソルダーレスケーブルも進化が求められます。多様なニーズに対応するためにソルダーレスケーブルを再び見直すタイミングが来たのです。
よりピュアな信号の伝達。簡単で確実な作製方法。サウンド作りのためのケーブル選択幅の拡大を含めた、ケーブルを作製する喜び。これらを目標に、フリーザトーンはソルダーレスケーブルを一新いたしました。

    • よりストレートに信号を伝達できるように「プラグのチップ」と「芯線用接続ピン」を一体型にしました。

    • Proシリーズ(ゴールドメッキ)はニッケルメッキタイプと同じ構造に変更し、より簡単に作製できるようにしました。

    • 直径4mmのCU-416ケーブル、直径5mmのCU-5050ケーブルに対応できるラインナップを揃えました。

    • S(ストレート)プラグを、L(Lアングル)プラグと同じキャップ取付けタイプに変更しました。キャップの付け替えを可能にし、キャップのカラーバリエーションを揃えました(全6色)。入力側、出力側でプラグキャップの色を変えたりループ毎に色を変えたりと、より作る喜びを追求しました。

SL-4(リング、ロゴマーク白)

LINKケーブルCU-416対応のソルダーレスプラグ。
SL-4S-NI / SL-4L-NI
SL-4S-GD / SL-4L-GD

SL-5(リング、ロゴマーク黒)

LINKケーブルCU-5050ケーブル対応のソルダーレスプラグ。
SL-5S-NI / SL-5L-NI
SL-5S-GD / SL-5L-GD


SLC-4A / SLC-5A(各6色)

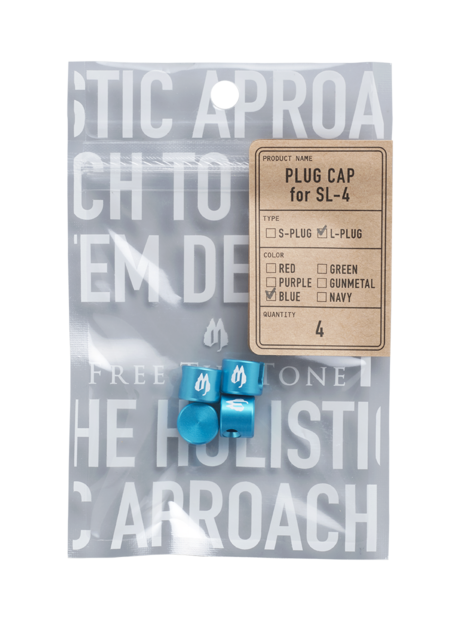

SL-4、SL-5用の交換キャップ。入力側、出力側でプラグキャップの色を変えたりループ毎に色を変えたりと、カスタマイズができます。

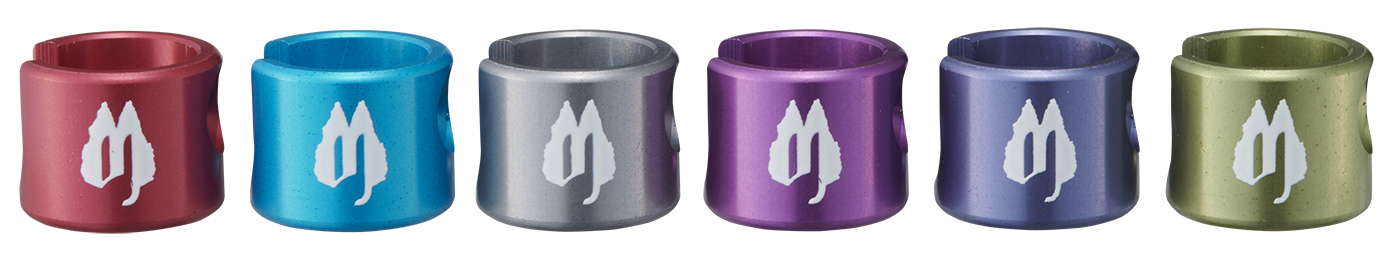

SLC-4A(ロゴマーク白)/ 全6色

キャップは、Lプラグ用、Sプラグ用の2種類あります。上記の写真は、Lプラグ用です。

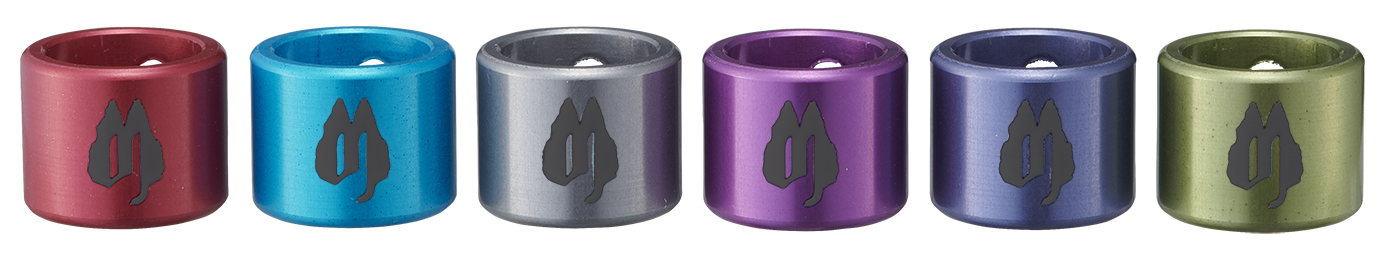

SLC-5A(ロゴマーク黒)/ 全6色

キャップは、Lプラグ用、Sプラグ用の2種類あります。上記の写真は、Sプラグ用です。


CU-416ケーブル(for SL-4シリーズ)

CU-416ケーブルは、音質、柔軟性、耐久性、加工性に優れ、オーディオ信号用だけでなく、DCケーブルにも使用することができる使用用途が非常に広い製品です。直径4mmながらこのケーブルが持つポテンシャルは非常に高くペダルボードやラックシステム内での使用に特に力を発揮します。

CU-416ケーブルは、自然なサウンドが特徴で、エフェクターやスイッチャーなどの接続にオールマイティーに使用することができます。ケーブルは一番細く柔軟性があるので、ペダルボードをコンパクトに纏めたい方にお薦めです。

*旧製品のSL-8シリーズにもご使用いただけます。


CU-5050ケーブル(for SL-5シリーズ)

CU-5050ケーブルは、FREE THE TONEが長年に渡り行ってきたシステム作製の中で、エフェクター同士を接続するケーブルの理想を製品化したケーブルです。
0.08mmの無酸素銅(OFC)を50本撚りあわせることにより高音質で、高い柔軟性と耐久性を実現。また、高密度編組シールドにより、ノイズに強いケーブルになっています。

CU-416に比べ、CU-5050は太いサウンドが特徴。ベーシストや多弦ギター、ダウンチューニングを使用するギターリスト向けのペダルボード作製や、FUZZやオーバードライブなど、より太いサウンドを求めるエフェクターの配線にお薦めです。


パッケージサンプル

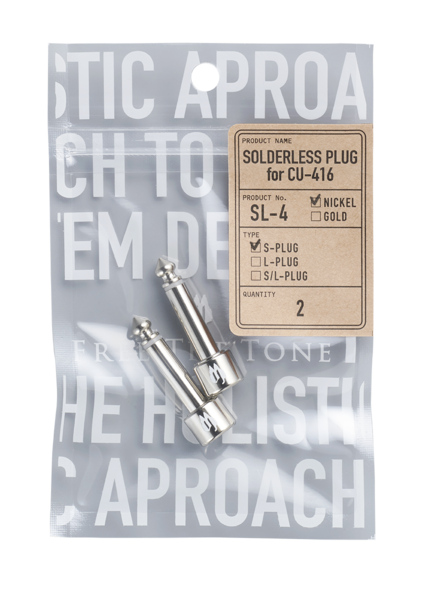

CU-416用ソルダーレスプラグ Sプラグ 2個入 / SL-4S-NI-2P
CU-5050用ソルダーレスプラグ Lプラグ 2個入 / SL-5L-NI-2P
CU-416用ソルダーレスプラグ用アルミキャップ S用4個入(ブルー) / SLC-4AS-BL-4P

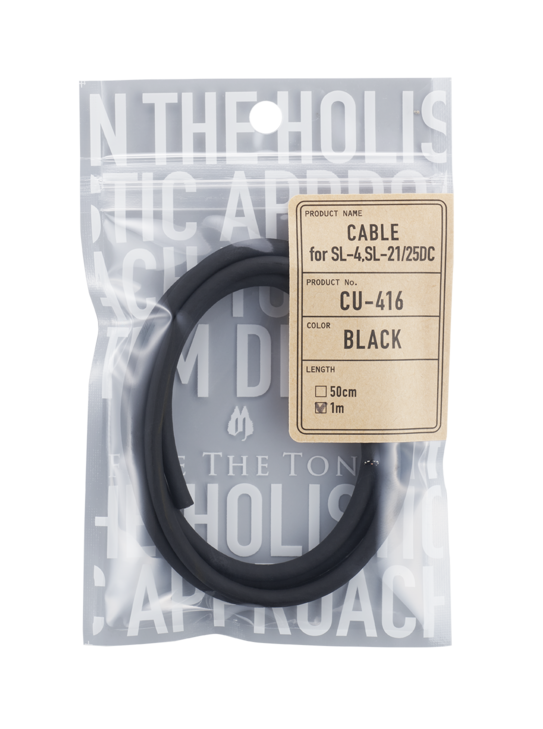

CU-416 / 1m

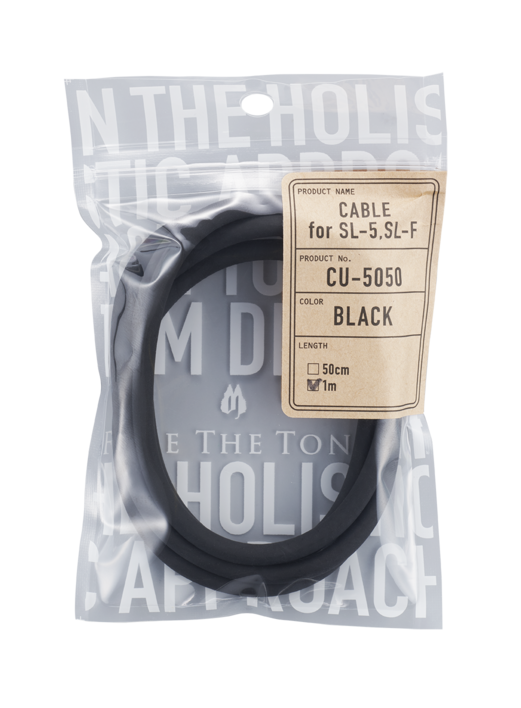

CU-5050 / 1m


ソルダーレスキットラインナップ

SL-4シリーズ

SL-4S-NI-10K(SL-4S-NIプラグ 10個 / CU-416ケーブル 3m)
SL-4L-NI-10K(SL-4L-NIプラグ 10個 / CU-416ケーブル 3m)

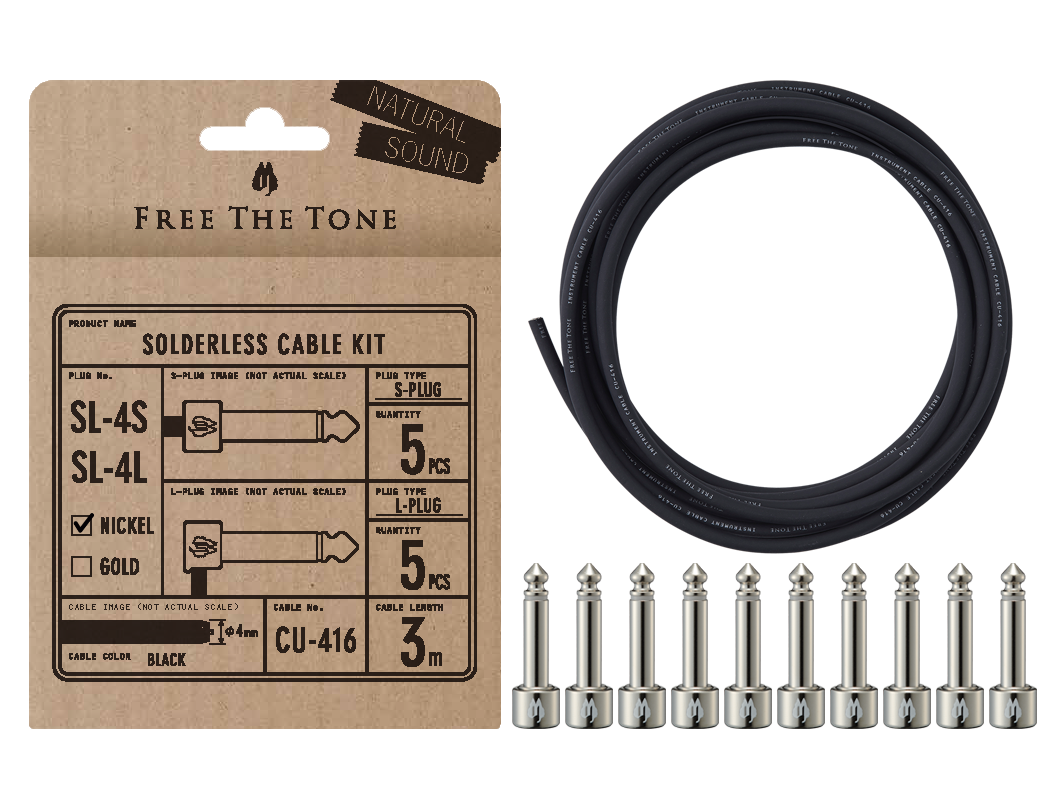

SL-4SL-NI-55K(SL-4S-NIプラグ 5個 / SL-4L-NIプラグ 5個 / CU-416ケーブル 3m)

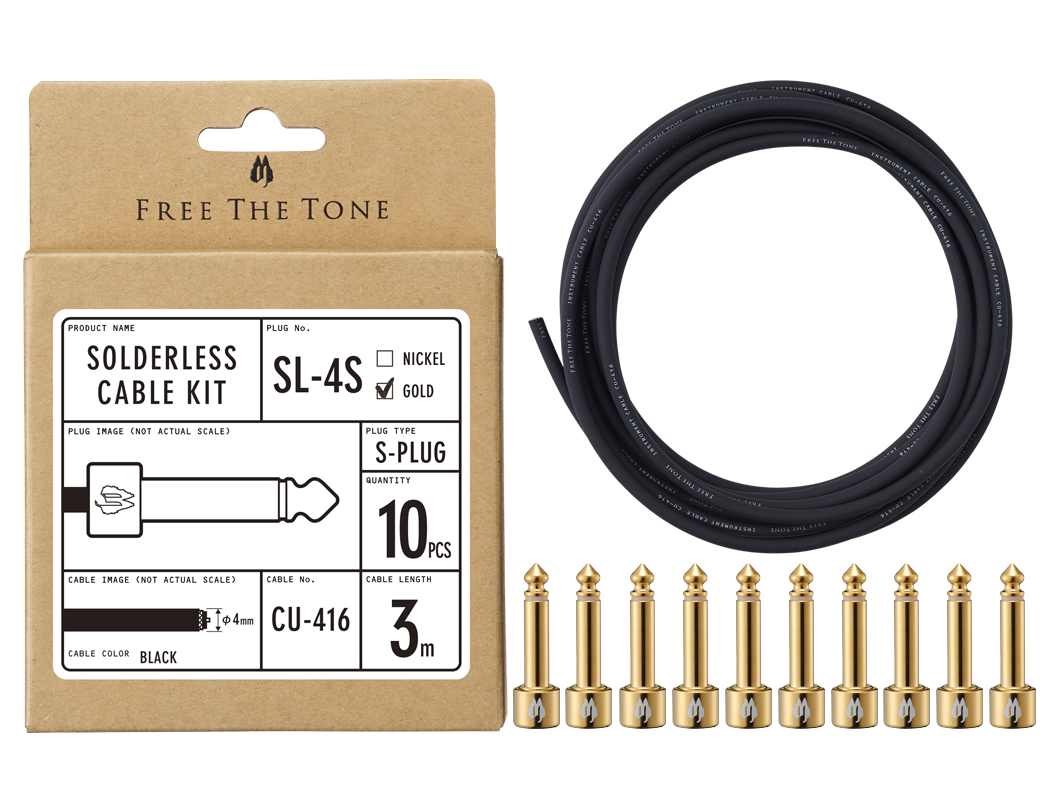

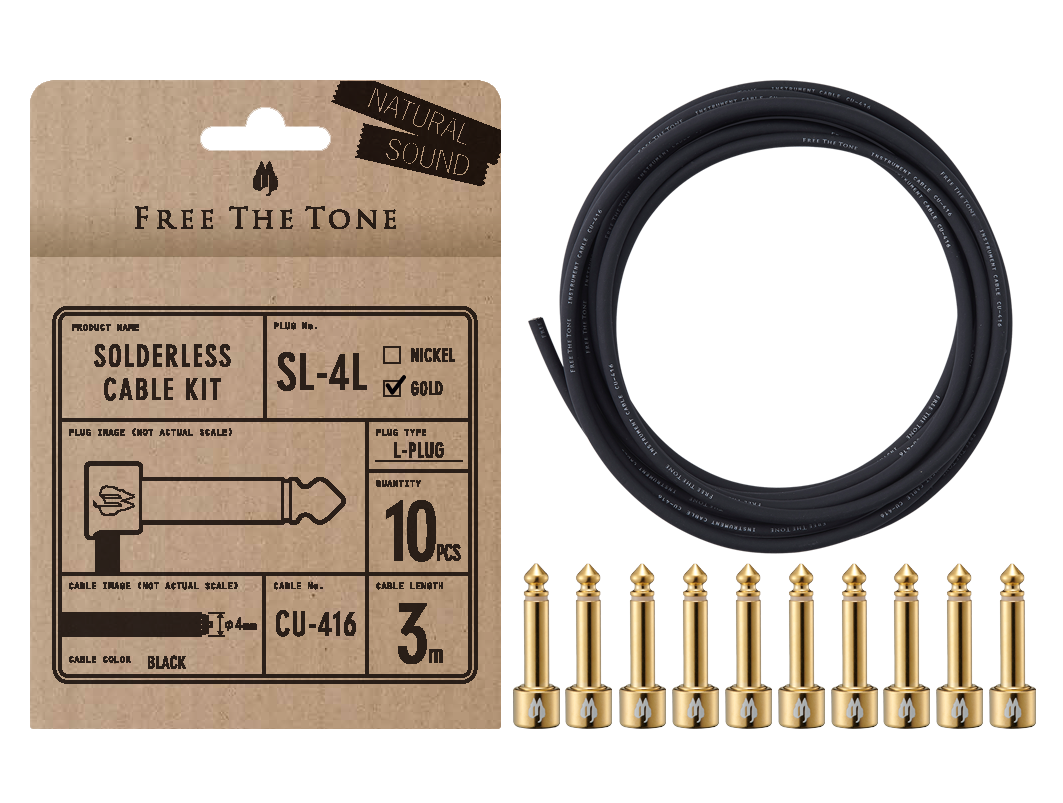

SL-4S-GD-10K(SL-4S-GDプラグ 10個 / CU-416ケーブル 3m)
SL-4L-GD-10K(SL-4L-GDプラグ 10個 / CU-416ケーブル 3m)

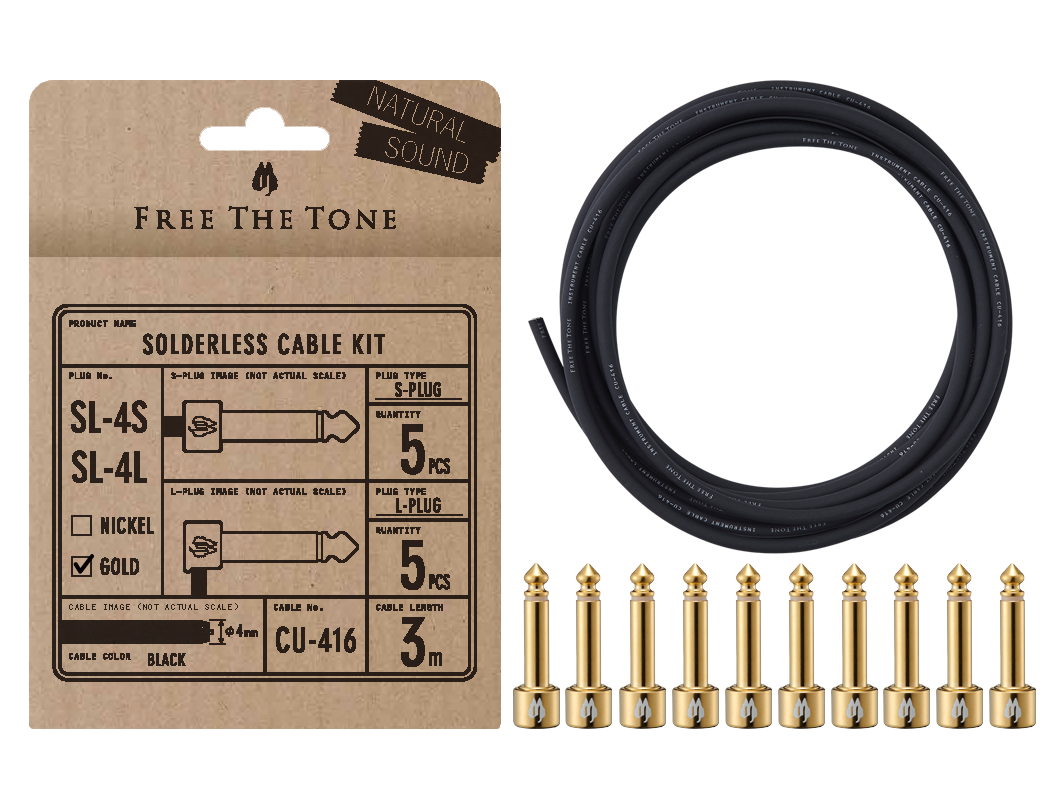

SL-4SL-GD-55K(SL-4S-GDプラグ 5個 / SL-4L-GDプラグ 5個 / CU-416ケーブル 3m)

SL-5シリーズ

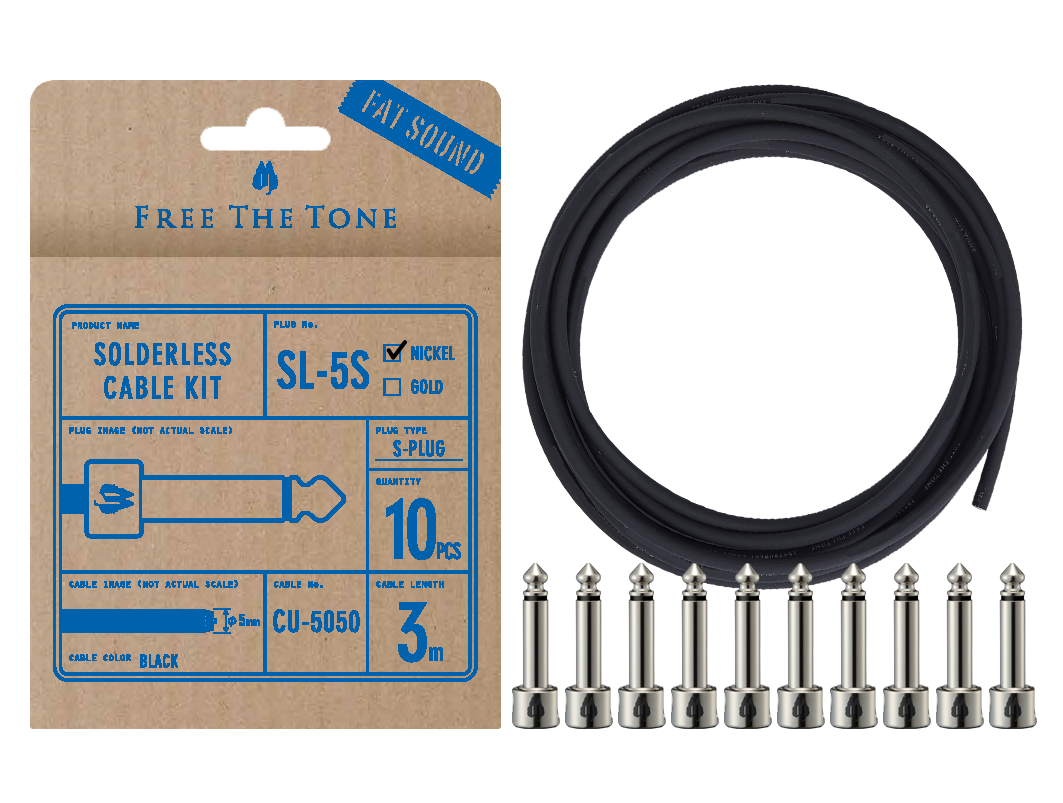

SL-5S-NI-10K(SL-5S-NIプラグ 10個 / CU-5050ケーブル 3m)
SL-5L-NI-10K(SL-5L-NIプラグ 10個 / CU-5050ケーブル 3m)

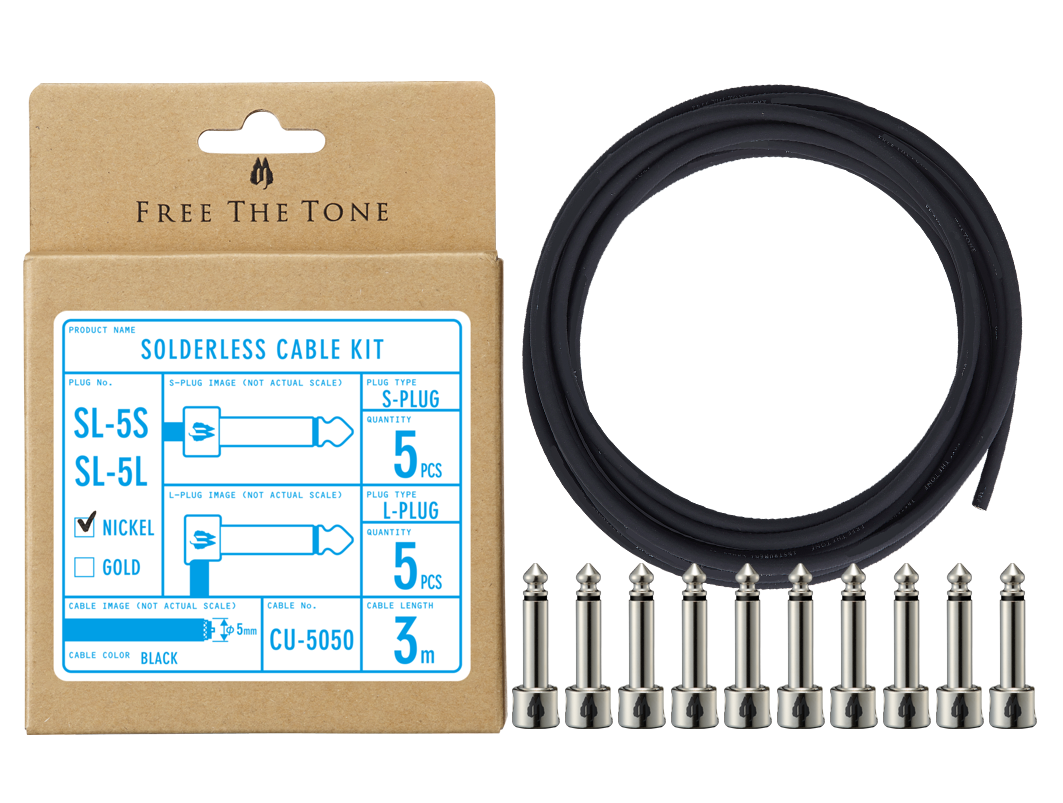

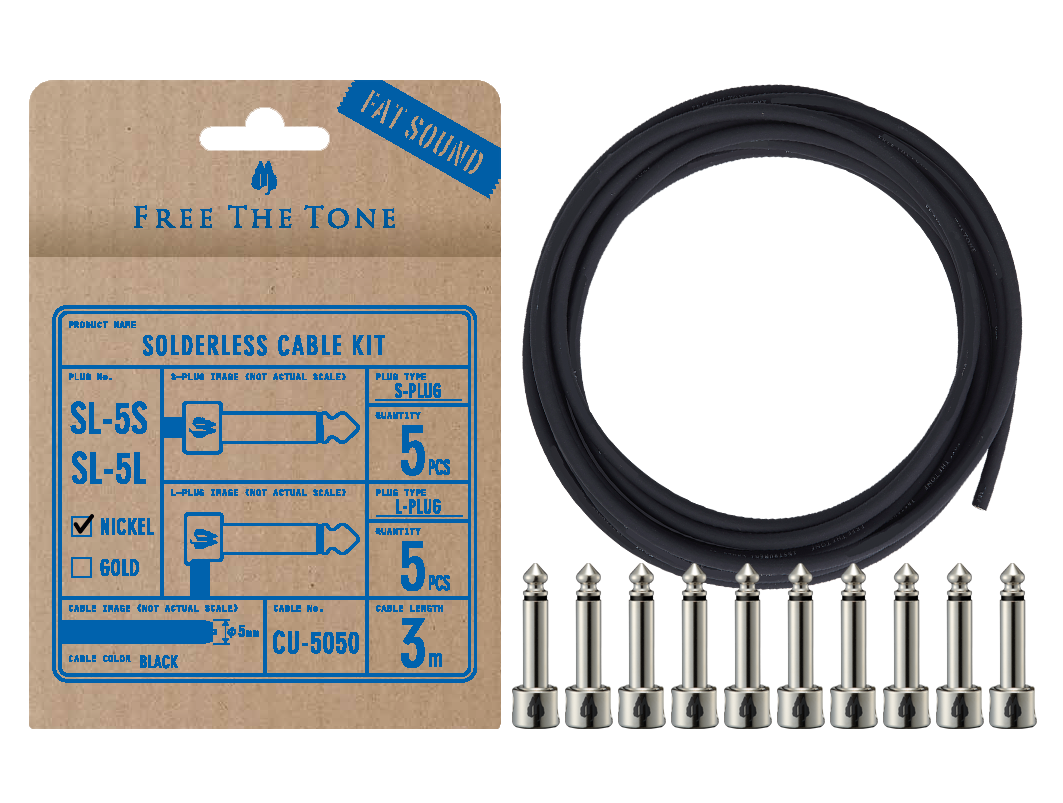

SL-5SL-NI-55K(SL-5S-NIプラグ 5個 / SL-5L-NIプラグ 5個 / CU-5050ケーブル 3m)

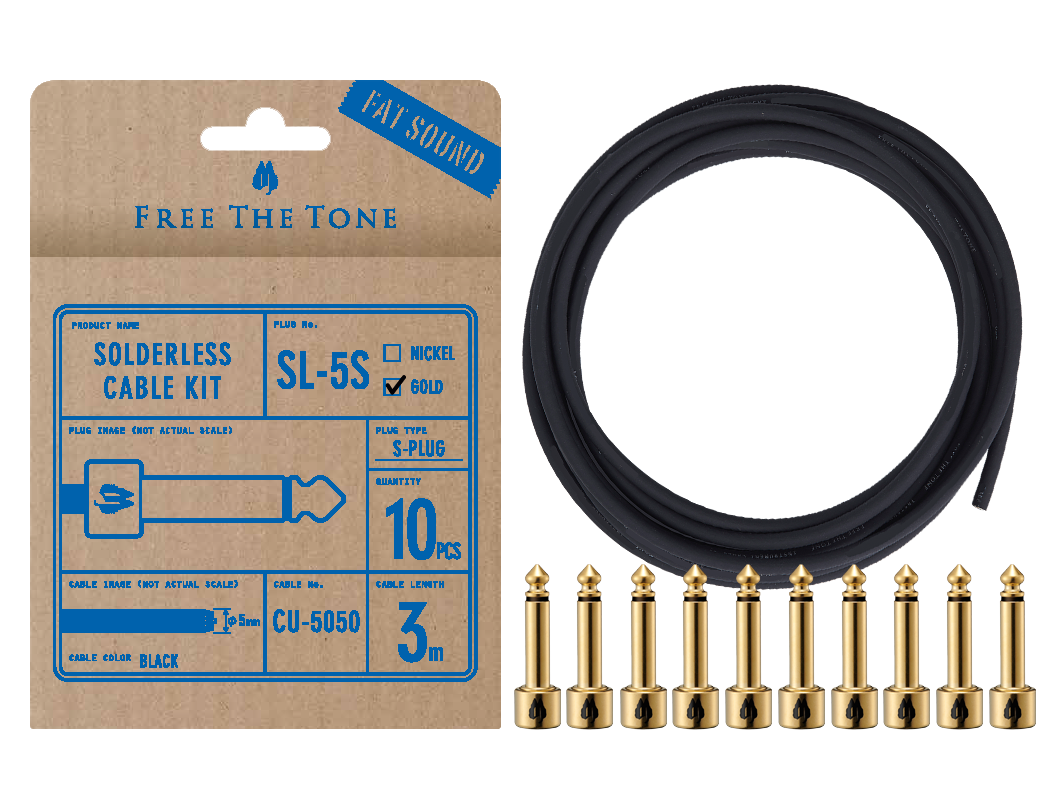

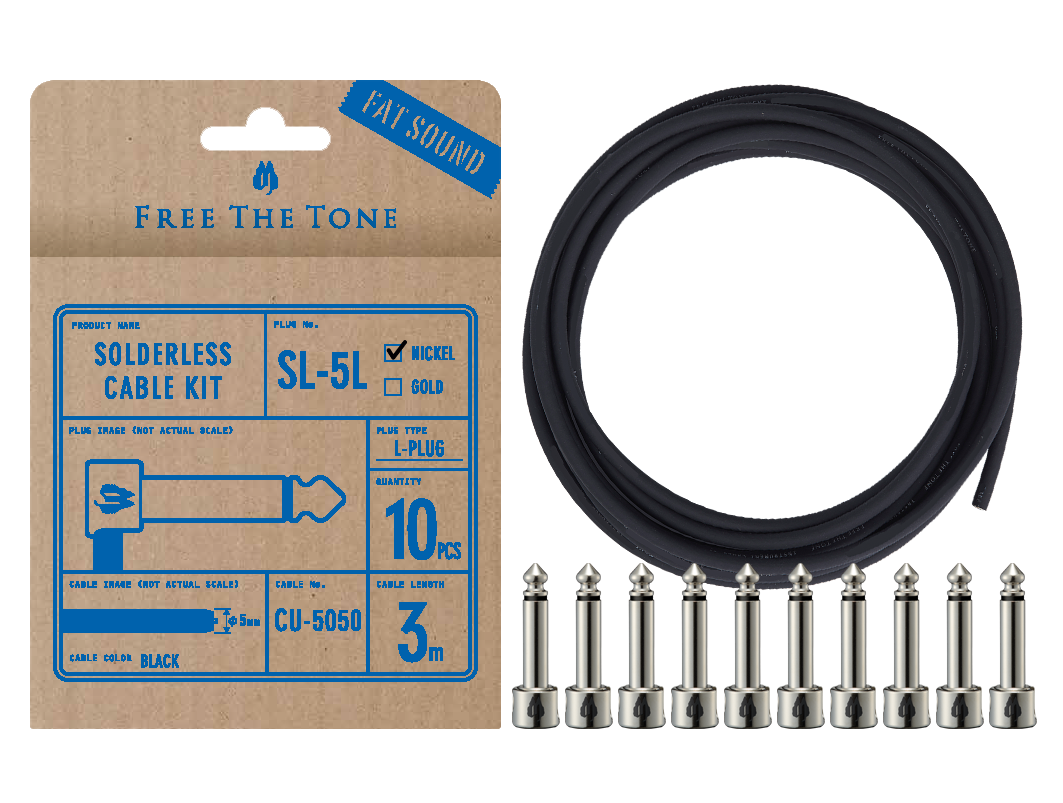

SL-5S-GD-10K(SL-5S-GDプラグ 10個 / CU-5050ケーブル 3m)
SL-5L-GD-10K(SL-5L-GDプラグ 10個 / CU-5050ケーブル 3m)

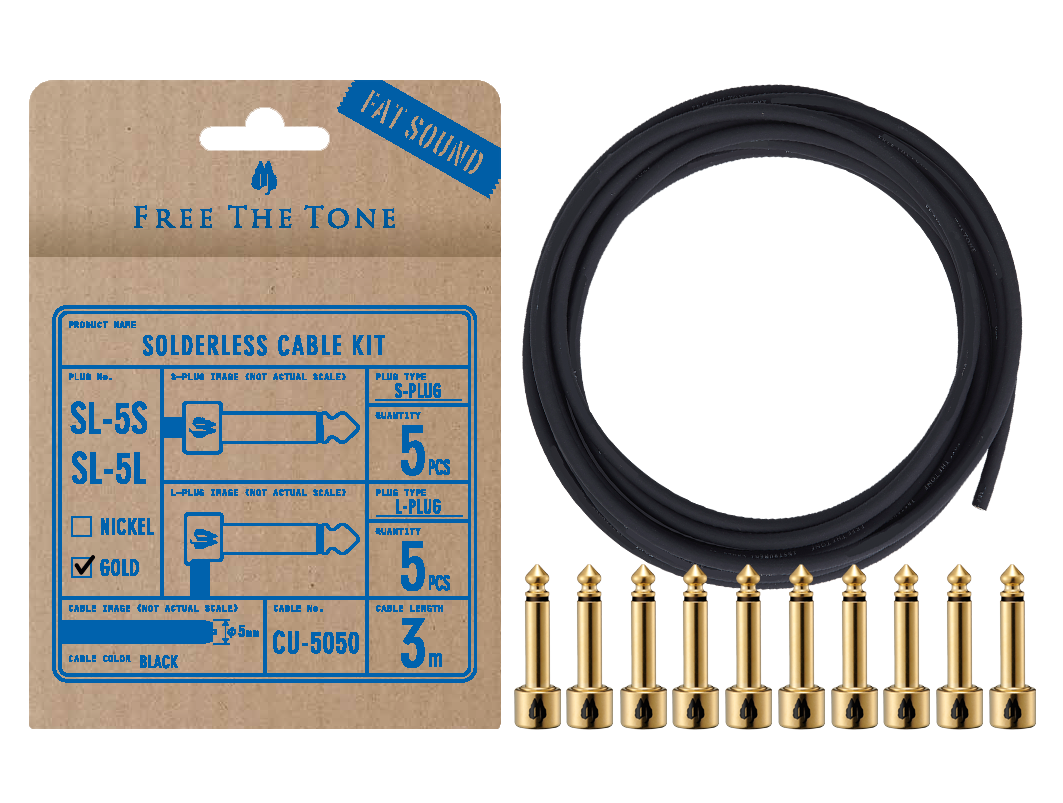

SL-5SL-GD-55K(SL-5S-GDプラグ 5個 / SL-5L-GDプラグ 5個 / CU-5050ケーブル 3m)
※ 規格および外観、付属品は改良のため予告なく変更する場合があります。

特徴

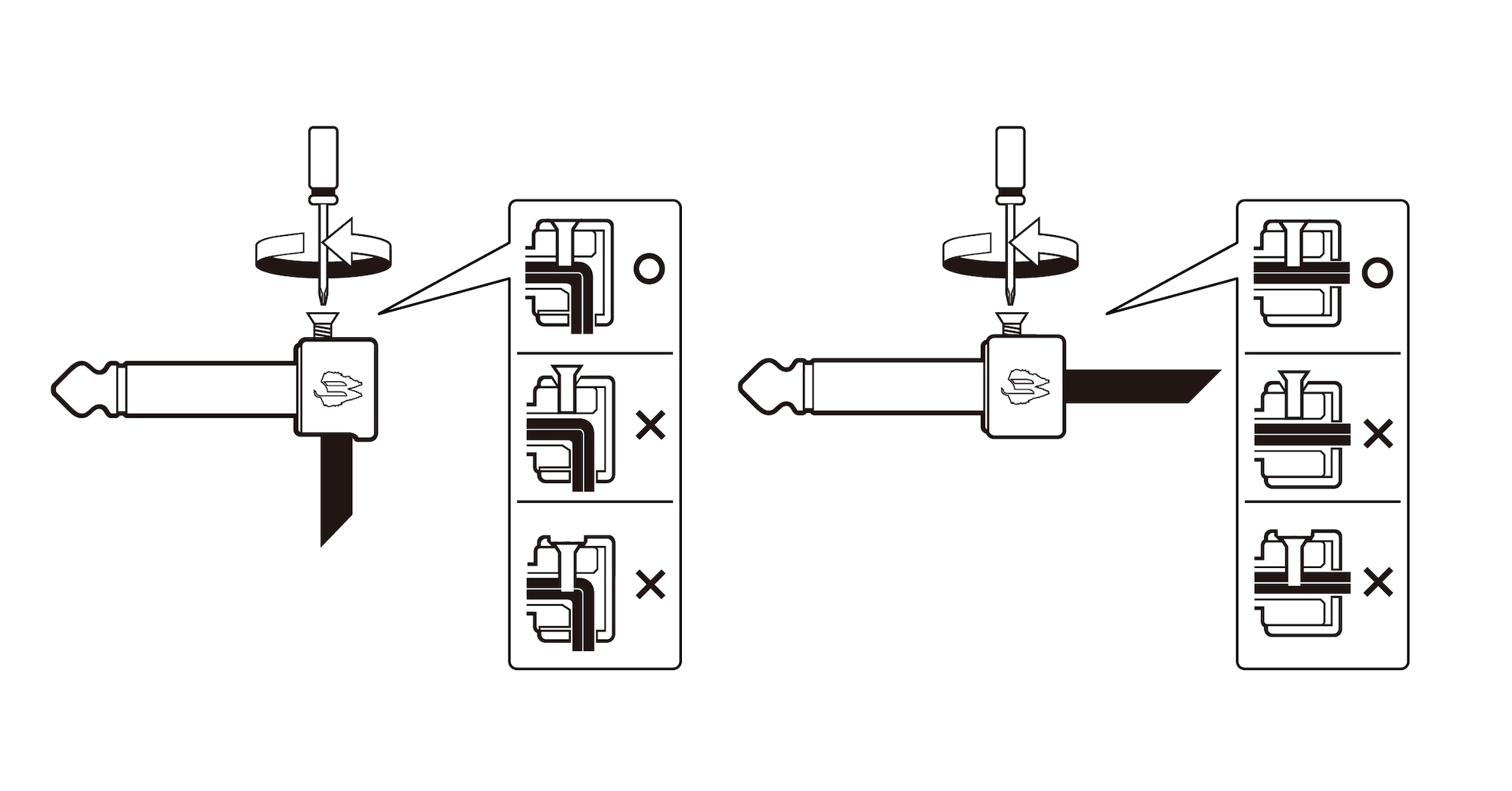

  • 一般的なプラグ構造と異なり、プラグ内部でケーブルの芯線とプラグのチップ部が接合される為、接合部は強固に守られ断線原因を排除した安全構造になっています。
  • プラグのチップ部とケーブルの芯線が、飛躍的に短い距離で接合されるため音質劣化を防ぎ高音質を確保します。
  • 半田を使用しないため、半田による音質の影響を受けません。 狭いペダルボード内でも柔軟に対応する超省スペース設計になっています。
    世界で最もシンプルな構造を持ち、作製しやすいソルダーレスプラグです。
意匠登録
意匠第1645384号

デモムービー

仕様

<CU-416ケーブル>
Conductor Size 0.18mm²
Construction 16/0.12 OFC (No/mm)
Insulation Thickness 0.98mm(± 0.05mm)
Inner Jacket Thickness 0.25mm
Shield Diameter 3.50mm
Jacket Thickness 0.50mm(± 0.05mm)
Diameter 4.00mm
Maximum conductor resistance(20˚C) 100≧(Ω/km)
Capacitance(1kHz) Approx.160(pF/m)

<CU-5050ケーブル>
Conductor Size 0.25mm²
Construction 50/0.08A OFC (No/mm)
Insulation Thickness 0.93mm(±0.05)
Inner Jacket Thickness 0.25mm
Shield Diameter 3.50mm
Jacket Thickness 0.75mm(±0.10)
Diameter 5.00mm
Maximum conductor resistance(20˚C) 100≧(Ω/km)
Capacitance(1kHz) Approx.80(pF/m)
