SL-F

SL-F SOLDERLESS CABLE

2019年6月21日発売

SL-F
製品名 SL-F
概要 SOLDERLESS CABLE
ダウンロード SL-F価格表
SL-F作成マニュアル
フリーザトーンは、2012年に画期的な超小型ソルダーレスプラグ「SL-8シリーズ」を発売しました。「SL-8シリーズ」は、ケーブルを作製する時にハンダを必要とせず、簡単に作製できるため多くの方に支持されてきました。「SL-8シリーズ」では、専用ケーブルであるCU-416を使用することが必須です。多くのペダルボードやラックシステムを構築していく中で、CUI-6550やCU-5050などを含め、一般的なシールドケーブルが使用できるソルダーレスプラグが商品化できないだろうかと開発がスタートしました。

市場にある、直径や構造の異なる様々なシールドケーブル。これらに対応するために様々な構造を検討しました。ある日、芯線用の接点とシールド用の接点を個別に持つ構造のアイデアが浮かび、多くの試作を経て遂に完成したのがこの「SL-Fシリーズ」です。(このプラグ構造は特許出願済みです。)

「SL-Fシリーズ」は、芯線が複数構成で直径5mm〜7mmの1芯シールドケーブルであれば、半田不要でシールドケーブルが簡単に作製可能です。別売のCUI-6550ケーブル、CU-5050ケーブルでシールドケーブルを作製するのはもちろん、プラグの根元で断線してしまったケーブル、半田付けが取れてしまったケーブルなども、半田作業が不要で簡単に復活させることができます。

ケーブルは、サウンド構築する要素の一つとして、すでにユーザーの皆様に浸透しています。フリーザトーンの「SL-Fシリーズ」があれば、自分の好みにあったケーブルで、また好みの長さで、ギターやベースなどの楽器用のケーブルを簡単に作ることができます。

「誰もが簡単にシールドケーブルを作製できる」そんな素晴らしい事が可能になりました。是非、この素晴らしさを体験してください。

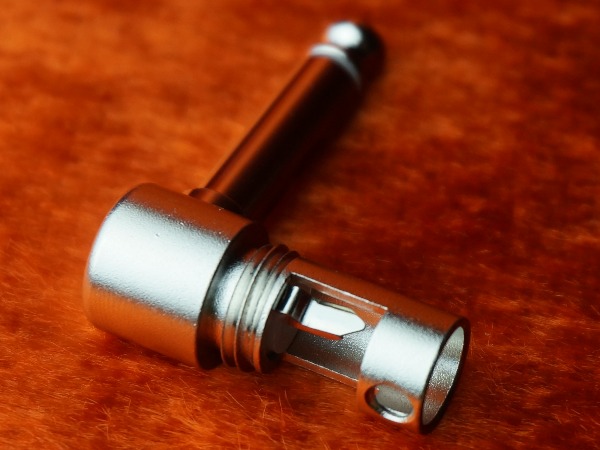

構造1:シールド線と接触させるコンタクト部は緩やかな矢形状になっており、シールド線と外被の間に差し込みやすい形状となっています。
構造2:芯線を刺す時は、接点と芯線が接触するのが見えるように開口部を設けました。確実に接触していることを目で確認できます。
ケーブルが抜けてしまうのを防ぐため、ネジでケーブルをしっかり止めます。
CU-5050など直径5mmのケーブルに対応するため、樹脂スペーサー付属。
様々な用途に対応するために、プラグキャップは2種類ラインナップ
左から:キャップ、プラグ本体、樹脂スペーサー、ねじ

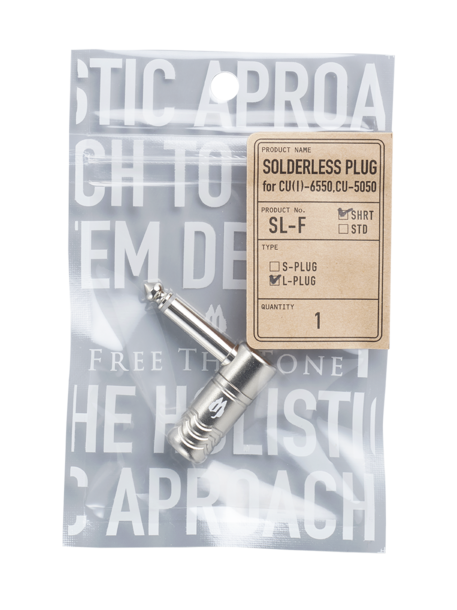

SL-F-SHRT(キャップ長さ24mm)

LINKケーブル作製におすすめです。
SL-FS-SHRT 定価1,300円(税抜)
SL-FL-SHRT 定価1,400円(税抜)

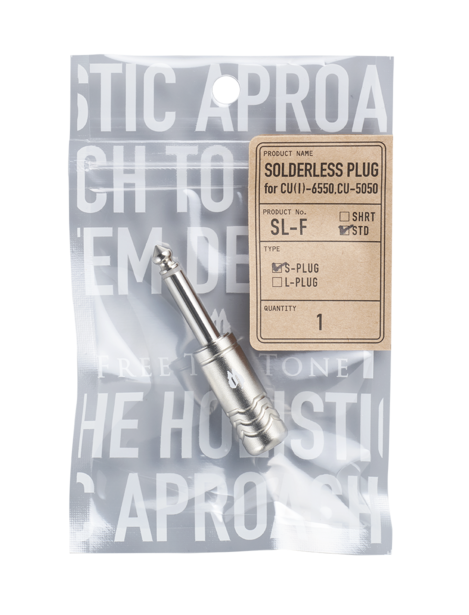

SL-F-STD(キャップ長さ33mm)

ギター、ベース用シールドケーブル作製におすすめです。
SL-FS-STD 定価1,300円(税抜)
SL-FL-STD 定価1,400円(税抜)



別売りケーブル

CUI-6550 定価900円/m(税抜)

CUI-6550ケーブルはFREE THE TONEが電線メーカーと共同開発したエレキギター、アコースティックギター、ベースなどの弦楽器に特化したオリジナルケーブルです。
異素材のインシュレーターを2重構造にし、ナチュラルなサウンドで、かつバンドアンサンブルの中で埋もれにくいパンチのある太い音を実現しています。
楽器専用ケーブルが必要とする要素、サウンドクオリティー、耐久性、柔軟性、重量など多くのポイントを一つ一つ追求し、このCUI-6550 ケーブルは完成しました。

CU-5050 定価760円/m(税抜)

CU-5050ケーブルは、FREE THE TONEが長年に渡り行ってきたシステム作製の中で、エフェクター同士を接続するケーブルの理想を製品化したケーブルです。
0.08mmの無酸素銅(OFC)を50本撚りあわせることにより音質、柔軟性、耐久性を実現。また、高密度編組シールドにより、ノイズに強いケーブルになっています。
CU-416に比べ、CU-5050は太いサウンドが特徴。ベーシストや多弦ギター、ダウンチューニングを使用するギターリスト向けのペダルボード作製や、FUZZやオーバードライブなど、より太いサウンドを求めるエフェクターの配線にお薦めです。

仕様

<CUI-6550ケーブル>
Conductor Size 0.5mm²
Construction 50/0.12A OFC (No/mm)
Insulation Thickness 1.55mm(±0.05)
Inner Jacket Thickness 0.25mm
Shield Diameter 5.00mm
Jacket Thickness 0.75mm(±0.10)
Diameter 6.50mm(±0.20)
Maximum conductor resistance(20˚C) 32.6≧(Ω/km)
Capacitance(1kHz) Approx.80 (pF/m)

<CU-5050ケーブル>
Conductor Size 0.25mm²
Construction 50/0.08A OFC (No/mm)
Insulation Thickness 0.93mm(±0.05)
Inner Jacket Thickness 0.25mm
Shield Diameter 3.50mm
Jacket Thickness 0.75mm(±0.10)
Diameter 5.00mm
Maximum conductor resistance(20˚C) 100≧(Ω/km)
Capacitance(1kHz) Approx.80 (pF/m)
